תחנות העברת דחיסת אשפה

סקירת מוצר

LYSZ18A דחיסת אשפה תחנות העברה היא ציוד דחיסה וטיפול באשפה עם טכנולוגיה מתקדמת ותהליך שפותח באופן עצמאי על ידי החברה שלנו בהתאם לדרישת השוק המקומי של ציוד תברואה ומצב איסוף והעברת אשפה.
LYSZ18A דחיסת אשפה תחנות העברה משתמשות בטכנולוגיית דחיסה אופקית. המדחס ופח האשפה משולבים, והאשפה הביתית הרופפת שנאספת נדחסת ישירות לפח האשפה הסגור כדי להקטין את הנפח, לשפוך את הביוב והגז הכלולים באשפה, ולאחר מכן להעביר למשאית האשפה הניתנת להסרה. לציוד יש מאפיינים של פחות ריח, ללא זיהום משני, שטח תעסוקה קטן, גמיש וכן הלאה. הוא מתאים במיוחד לתחנת העברה חדשה ולשיקום תחנות ישנות באזורים עירוניים בהם רכישת קרקע קשה והאתר קטן.

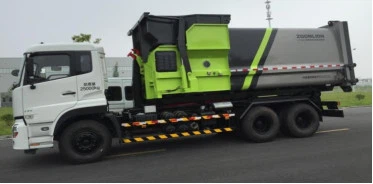

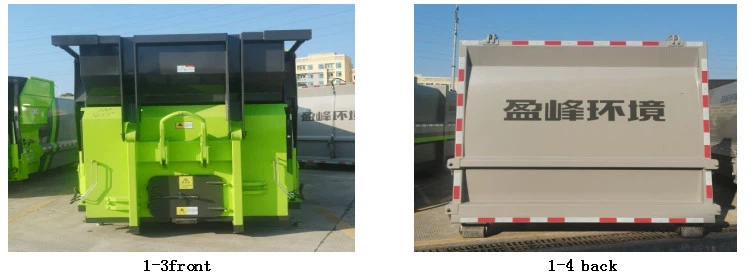

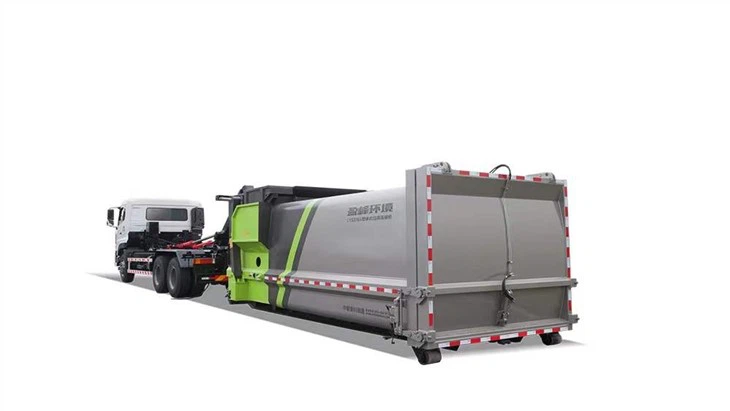

איור 1-5 LYSZ18A מדחס אשפה משולב וכלי הרכב התומכים שלו
טבלה 1-1 תצורה של מדחס אשפה משולב LYSZ18A

סקירת פונקציות

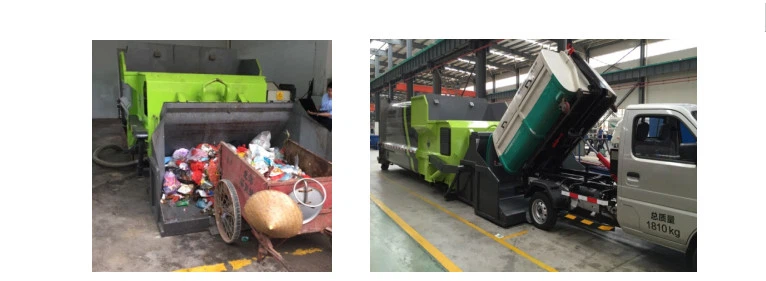

תחנות העברת אשפה LYSZ18A משמשות בעיקר לאיסוף אשפה בריקשות וכלי רכב מנועיים קטנים של פחות מ-1.5 טון ורוחב של פחות מ-1.8 מטר, כפי שמוצג באיור 2-1 ובאיור 2-2.

איור 2-1 חומרים על הריקשהאיור 2-2 טוען כלי רכב בינוניים וקטנים

היקף היישום
הוא משמש בעיקר לאיסוף והעברה של אשפה ביתית מרחובות עירוניים, מחוזות מסחריים, מפעלי מגורים, בתי ספר ובתי חולים.

מבנה עיקרי ומאפייני ביצועים

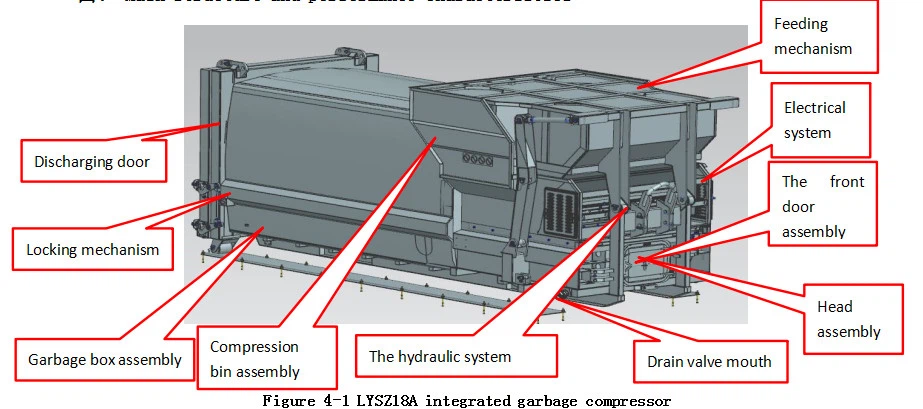

מדחס אשפה משולב LYSZ18A מורכב בעיקר ממכלול פחי דחיסה, מכלול ארגז אשפה, מכלול ראש, דלת פריקה, מנגנון הזנה, מנגנון נעילה, מערכת הידראולית, מערכת חשמל וכו' (איור 4-1):

1, הרכבת פח דחיסה, הרכבת קופסאות אשפה מיועדת לבצע את פעולת הדחיסה של הרכיבים, פח הדחיסה הוא ערוץ הדחיסה של האשפה, האשפה היא מיכל אחסון דחוס.

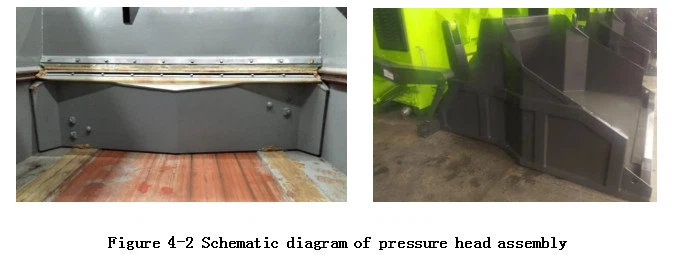

מכלול ראש הלחץ הוא מנגנון לחץ ללחיצת אשפה מפח הדחיסה אל פח האשפה, אשר יכול למעשה לרסק ולדחוס את האשפה (איור 4-2).

מכלול דלת הכניסה היא דלת התחזוקה למכלול ראש הלחץ ולגליל הדחיסה, וגם דלת הניקוי לניקוי האשפה בחלל האחורי של ראש הלחץ באופן קבוע.

דלת פריקה היא מכשיר לפירוק אשפה.

מדחסי אשפה מונוליטיים LYSZ18A משתמשים במצב איסוף ושינוע של דלי היפוך. מנגנון ההטיה הוא התקן ההזנה של המדחס ומותקן בחלק הקדמי של בלוק המדחס (איור 4-3).

איור 4-3 תרשים סכמטי של מנגנון דלי ההטה
המערכת החשמלית (איור 4-4) היא מרכז הבקרה של המדחס. כל הפעולות נשלטות על ידי תוכנית PLC, שיכולה לממש את הפונקציות העיקריות הבאות: (1) הגנת מערכת הידראולית: כאשר טמפרטורת השמן של המערכת ההידראולית גבוהה, המערכת תתחיל אוטומטית את מערכת הקירור. כאשר טמפרטורת השמן נמוכה מדי, המערכת מפעילה אוטומטית את מערכת חימום השמן ההידראולי, עד שטמפרטורת השמן עולה לטמפרטורה המתאימה (אופציונלי); (2) ניתן לממש מחזור דחיסה אוטומטי, כאשר לוחצים על כפתור מחזור הדחיסה, ראש הלחץ יכול לנוע אוטומטית קדימה ואחורה בתא הדחיסה; (3) יכול לממש אבחון תקלות אוטומטי, כאשר המדחס אינו יכול לעבוד כרגיל, יכול לשפוט אוטומטית את סיבת התקלה ולהציג על המסך; (4) אזעקת לחץ: כאשר האשפה בארגז האשפה נלחצת לדרישות שנקבעו, על ידי ניתוח ערך הלחץ של המערכת ההידראולית, מנקודת מבט של בטיחות, ציוד הגנה ויעילות, המערכת תזעיק אוטומטית בזמן זה.

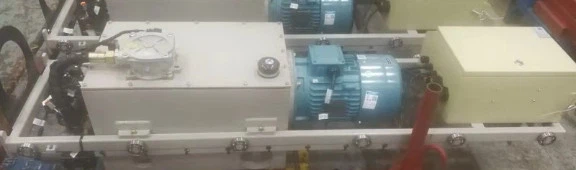

מערכת הידראולית (איור 4-5): כל תחנת המשאבה ההידראולית מותקנת על תושבת המשאבה מסוג מגירה, מבנה קומפקטי, חיסכון באנרגיה והגנה על הסביבה. המרכיבים העיקריים של המערכת מאמצים מותגים מוכרים בארץ ובחו"ל כדי להבטיח אמינות גבוהה ורעש נמוך.

איור 4-5 תרשים סכמטי של מערכת הידראולית

פרמטרים טכניים עיקריים של המוצר
טבלה 5-1 מפרטים טכניים של מדחס אשפה משולב LYSZ18A

יתרונות עיקריים
1, ניתוח מאפיין פונקציונלי
התקן למניעת ריבאונד מוגדר בתא הדחיסה, בעל הפונקציות של ריסוק ומניעת החזרת אשפה (איור 6-1).

איור 6-1 תרשים סכמטי של התקן נגד ריבאונד

עם פונקציית שינוי רצף פאזות של ספק כוח תלת פאזי, נוח ומהיר לשנות את הפאזה של המנוע ללא חיווט מחדש.
עם פונקציית תצוגת LCD, יכול להציג את פעולת הציוד על המסך, כולל אך לא מוגבל ל: תצוגת כמות אשפה דינמית, עצות להפעלה שגויה, מצב הפעלת הציוד, תצוגת תוצאות אבחון עצמי של תקלות, פונקציית התאמת תוכנית.
עם אזעקת לחץ מלאה ופונקציית תצוגה.
פיזור חום ופונקציית חימום אוטומטית של מערכת הידראולית (אופציונלי).
פונקציות שליטה כפולות של חוט ומגע (שלט רחוק אלחוטי אופציונלי) (איור 6-2).

איור 6-2 מסך מגע, בקר חוט ושלט רחוק אלחוטי
עם פונקציית בקרת עצירת חירום.

כאשר ראש הדחיסה נמצא במצב כלשהו, ​​הוא יכול לחזור בכוח לסיבית העבודה הראשונית.

עם אזעקת תקלות אוטומטית ופונקציית אבחון אוטומטית.

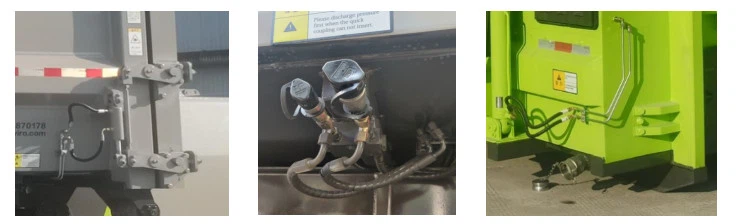

הדלת האחורית של תיבת הציוד מאמצת נעילה הידראולית. תצורה סטנדרטית: ניתן לשלוט ישירות על הפתיחה והנעילה של הדלת האחורית של תיבת הציוד בתא הנהג של משאית האשפה הניתנת להסרה על ידי נטילת כוח מהמערכת ההידראולית של החולץ. אופציונלי: הוא מופעל על ידי מערכת הבקרה החשמלית של העגלה ומונע על ידי יחידת כוח קטנה. זה יכול לשלוט ישירות על הפתיחה והנעילה של הדלת האחורית של התיבה בתא הנהג של משאית האשפה הניתנת להסרה (איור 6-3).


למכשיר פונקציית מיקום GPS, פונקציית העברת נתונים, פונקציית ניהול מרחוק, פונקציית שירות חכמה (אופציונלי).
2, מבוא ליציבות ואמינות
2.1, הדפנות והלוחות התחתונים של תא הדחיסה LYSZ18A מרותכים בפלדה בעלת חוזק גבוה בעובי גדול או שווה ל-8 מ"מ.
2.2, הצדדים והצלחות התחתונות של מכלול ראשי LYSZ18A מרותכים מפלדה בעלת חוזק גבוה בעובי גדול או שווה ל-8 מ"מ.
2.3, פח האשפה בכללותו הוא מבנה קשת גדול, עובי צלחת גדול או שווה ל-4 מ"מ, חומר: Q355B.
2.4, כל משטחי המתכת הברזליים החשופים מטופלים במניעת חלודה, ופלדה במגע ישיר עם אשפה מטופלת בכבישה חומצית, פוספטציה ופסיבציה.
2.5, הציוד מאמץ בקרת PLC, יכול להתאים אוטומטית את הדחף של גליל השמן בהתאם לעומס של דחיסת האשפה, כך שהאשפה מתפזרת באופן שווה וקומפקטי בקופסה.

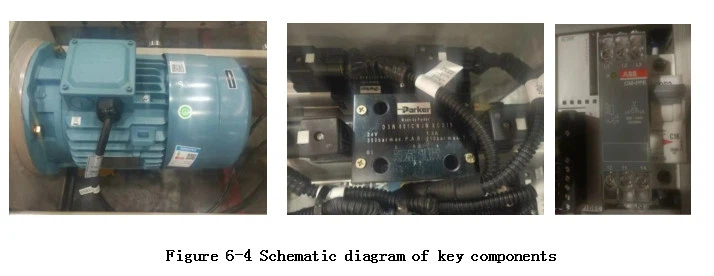

2.6, מרכיבי מפתח של הציוד: בלוק שסתומים הידראוליים, משאבת שמן, מנוע ורכיבי בקרה אלקטרוניים מאמצים מותגים ידועים בבית ומחוצה לה. רכיבים חשמליים מרכזיים עומדים בתקני בטיחות CE ומאמצים עיצוב תוסף עמיד למים (איור 6-4).

2.7,כל צירי הצירים הסיבוביים עשויים ממיסבים מיוחדים לשימון עצמי או מיסבים מפרקים, ומשטח מוט הבוכנה של הצילינדר מצופה בכרום, בעל עמידות בפני שחיקה ועמידות בפני קורוזיה חזקה כדי להבטיח את חיי השירות שלו בסביבות קשות.

3, הקדמה של חיסכון באנרגיה והגנת הסביבה

3.1,שטח רצפה קטן, ללא בניה אזרחית או רק בניה אזרחית פשוטה, חסכוני ופרקטי, גמיש, מתאים לאיסוף והעברה של כל סוגי האשפה הביתית.

3.2, תיבת כפתור בקרת תיל ביד, משפרת ביעילות את סביבת העבודה של מפעילים.

3.3,פטנט מנגנון נעילת פריקה ומבנה איטום, כדי להבטיח שתהליך הדחיסה ותהליך העברת הפסולת, ללא נזילת ביוב.

3.4,מדחס אשפה משולב LYSZ18A מונע על ידי משאבה בודדת כאשר המערכת זקוקה ללחץ גבוה או משאבה כפולה כאשר המערכת זקוקה למהירות גבוהה, שהיא יעילה וחסכונית באנרגיה עם חום מערכת נמוך.

4, תכונות מוצר ויתרונות

4.1,ביצועים סביבתיים טובים, ללא חשיפה, תופעת פיזור, טפטוף בתהליך עגינה והעברה של אשפה.

תחנת משאבה הידראולית מדחס 4.2LYSZ18A, החברה שלנו משתמשת ביעילות גבוהה, חיסכון באנרגיה, ביצועים אמינים של המשאבה הכפולה, מוצרים דומים מקומיים וזרים משתמשים בדרך כלל בכונן משאבה יחיד.

4.3, מדחס פריקת מנגנון נעילה של דלת, מוצרים דומים מקומיים וזרים בדרך כלל לאמץ את דחיסת רצועת האיטום לא ניתן להתאים מצב נעילה, החברה שלנו משתמשת במנגנון נעילה מתכוונן בתכנון שליטה מדויקת של דחיסת רצועת האיטום. אטימה טובה (איור 6-5). התקן שחרור לחץ נגד ניתוק דלת פריקה מאמץ מבנה נעילה הידראולית כפולה כדי למנוע ביעילות את תופעת הניתוק הנגרמת מכוח התגובה של פס האיטום (איור 6-6).

מדחסי 4.4,LYSZ18A מסופקים עם יציאת ביוב בכל צד לניקוז שפכים מהמדחסים (איור 6-7).

איור 6-5 תרשים סכמטי של מנגנון נעילה איור 6-6 תרשים סכמטי של נעילה הידראולית של התקן נעילת דלת הזנב איור 6-7 תרשים סכמטי של התקן הזרמת שפכים

מוצג תהליך הפעולה
1,LYSZ18A מדחס אשפה משולב (איור 7-1)

איור 7-1 זרימת תהליך עבור מדחס אשפה משולב LYSZ18A

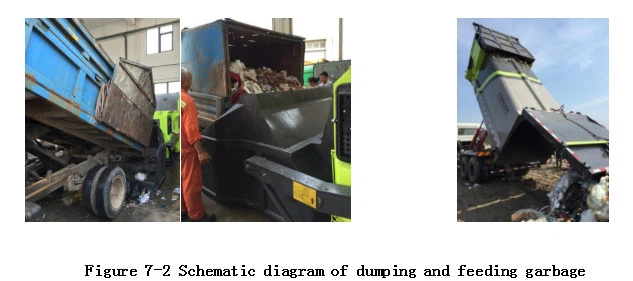

איסוף ודחיסה של אשפה (איור 7-2)

לאחר שהתושבים העירוניים חיים איסוף אשפה על ידי קטנוע אנושי, תלת אופן או משאית אשפה קטנה אל המדחס, האשפה לתוך מנגנון הזנת המדחס של דלי האשפה, ומוסד תפעולי יהיה אשפה לתוך תא הדחיסה של מדחס האשפה, לחצן הפעלה של מחזור הדחיסה לשפוך לתוך תא הדחיסה אשפה נדחסת, חזור על התהליך עד לדיווח המלא למשטרה, המיכל העליון מכוסה מעל פח הדחיסה ונמצא במצב העברה.
1.2, אריזה עולים לאוטובוס
משאית האשפה הפריקה של הקרון נמזגת לקדמת המדחס, כך שהוו של זרוע המשיכה מיושר עם וו המדחס, ומשאית האשפה של הקרון מופעלת למשיכת המדחס ולנעילתו. המדחס.
1.3, הובלת אשפה
הפעל את משאית האשפה הניתנת להסרה כדי להוציא את המדחס המלא באשפה מתחנת האשפה ואל מזבלה או אתר אחר לסילוק אשפה.
1.4, לאחר הגעת משאית הבום למזבלה או לאתר פינוי אשפה אחר, התקן הנעילה של דלת הפריקה על המדחס משוחרר דרך המערכת ההידראולית של משאית הבום, ולאחר מכן מנגנון ההרמה של הבום מופעל להרמת מדחס עד לפרוק מלא של האשפה בקופסה.


איור 7-3 תרשים סכמטי של פריקת אשפה

התקנת ציוד ודרישות מים וחשמל
לקוחות יכולים לקבוע את התצורה של ציוד תחנות אשפה וכלי רכב בהתבסס על מיקום גיאוגרפי מקומי ויכולת פינוי אשפה. האיור הבא (איור 8-1, 8-2) מציג את הפתרון הסטנדרטי של סיביות בודדות של מדחס אשפה משולב LYSZ18A לעיונך בלבד.
דרישות הספק בעמדה אחת: הלקוח יספק ספק כוח חיצוני תלת פאזי, חמישה חוטים, 380V/10kW, מצויד במפסק המתאים עם הגנה מפני דליפה (בתוך 30mA). המרחק בין ספק הכוח למדחס לא יעלה על 10 מטרים.
דרישות מקור מים: מים רגילים, צינור הכניסה המינימלי הוא 1 אינץ'.
דרישות בנייה: ל-LYSZ18A חייב להיות גובה מרווח מינימלי של 6 מ' בבניין, גובה מרווח מינימלי של 5.5 מ' בשער, ורוחב שער מינימלי של 4 מ'.
השרטוטים וההוראות הטכניות מציגות רק את דרישות ההתקנה של הציוד. המעצב יכול לעצב את המתקנים כגון טרקליני צוות, שירותים, בארות ביוב ובארות שיקוע בהתאם לתנאי הסביבה. כדי להקל על החפירה, מומלץ למקם את בור הספיגה בחוץ.
